Puteți înlocui un singur cilindru? Ghid pentru cilindrii motocicletei

Puteți înlocui un singur cilindru pe o motocicletă?

Răspunsul scurt este da - puteți înlocui un singur cilindru de motocicletă și, în special, pentru bicicletele cu un singur cilindru, aceasta este una dintre cele mai simple sarcini de motor pe care le poate îndeplini un mecanic la domiciliu sau un magazin cu experiență. Indiferent dacă aveți de-a face cu un alezaj înțepat, un butoi crăpat sau o uzură gravă pe care șlefuirea nu o mai poate repara, schimbarea cilindrului este o cale de reparație bine stabilită. La motocicletele cu mai mulți cilindri, se aplică același principiu: cilindrii individuali pot fi înlocuiți fără a trage sau reconstrui întregul motor, deși complexitatea crește odată cu numărul de cilindri implicați.

Acestea fiind spuse, „poți” și „ar trebui să” sunt două întrebări diferite. Decizia de înlocuire versus reparare a cilindru de motocicleta depinde de tipul de deteriorare, de materialul cilindrului, dacă mai sunt disponibile pistoane supradimensionate și de bugetul dvs. Acest ghid prezintă tot ce trebuie să știți înainte de a scoate cilindrul de pe bicicletă.

Ce este un cilindru de motocicletă și ce face?

Cilindrul motocicletei - numit uneori cilindrul cilindrului - este carcasa centrală a camerei de ardere a motorului. Acesta oferă orificiul etanș în care pistonul se deplasează în sus și în jos, transformând aprinderea combustibilului în mișcare mecanică. Într-un motor în patru timpi, acest lucru se întâmplă o dată la două rotații ale arborelui cotit. Într-un motor în doi timpi, arderea are loc la fiecare rotație, punând semnificativ mai multă presiune termică și mecanică pe pereții cilindrilor.

Cilindrii sunt de obicei turnați din fier sau aluminiu. Cilindrii din fontă sunt mai ușor de realesat atunci când sunt uzați, deoarece materialul poate fi îndepărtat și alezajul mărit pentru a accepta pistoane supradimensionate. Cilindrii din aluminiu sunt mai ușori și disipă căldura mai eficient, dar necesită o căptușeală interioară întărită - fie un manșon din fontă, fie o acoperire Nikasil (carbură de nichel-siliciu) - pentru a supraviețui frecării unui piston în mișcare. Această distincție contează foarte mult atunci când decideți dacă vă reparați sau înlocuiți cilindrul.

Un motor de motocicletă cu un singur cilindru conține exact unul dintre aceste butoaie, cu un piston, un set de inele și o cameră de ardere. Această simplitate este unul dintre motivele pentru care bicicletele cu un singur cilindru sunt bine considerate pentru ușurința întreținerii: există un singur cilindru de care trebuie să te ocupi atunci când ceva nu merge bine.

Semnează că cilindrul motocicletei dvs. trebuie înlocuit

Înainte de a vă angaja la o înlocuire completă a cilindrului, trebuie să diagnosticați corect problema. Mai multe simptome indică direct uzura sau deteriorarea cilindrului, iar testele de diagnosticare potrivite vă pot spune dacă o șlefuire îl va repara sau dacă un butoi nou este singura opțiune practică.

Pierderea compresiei

Un test de compresie este primul instrument la care trebuie să ajungeți. Scoateți bujia și introduceți-l într-un manometru. Cu clapeta de accelerație larg deschisă, porniți motorul până când indicatorul se stabilizează. Majoritatea motoarelor sănătoase cu un singur cilindru în patru timpi ar trebui să indice între 120 și 180 psi, în funcție de specificațiile producătorului - verificați manualul de service pentru intervalul exact. O citire semnificativ sub spec. indică o scurgere internă.

Continuați cu un test de compresie umedă: stropiți o cantitate mică de ulei de motor în cilindru prin orificiul bujiei și repetați testul. Dacă compresia crește cu mai mult de 20%, inelele de piston uzate sunt vinovatele probabile. Dacă citirile rămân aceleași cu și fără ulei, problema constă în supape sau garnitură de cap - nu în alezajul cilindrului în sine.

Pereții cilindrului înțepați sau deteriorați

Scorurile verticale pe pereții cilindrului - vizibile ca zgârieturi strălucitoare, paralele care trec în sus și în jos pe orificiu - este cel mai definitiv indicator al deteriorării cilindrului. Scorul rezultă de obicei din defecțiunea lubrifierii, ingestia de resturi sau prăbușirea segmentului pistonului. Scorurile ușoare pot fi uneori rezolvate cu o șlefuire pentru a restabili modelul de hașurare încrucișată pe care inelele trebuie să se etanșeze corect. Întărirea adâncă, sau întărirea care se extinde printr-o acoperire Nikasil până la materialul de bază din aluminiu, necesită aproape întotdeauna fie replacare, fie înlocuire completă a cilindrului.

Uzură excesivă

Pe zeci de mii de kilometri, chiar și un alezajul unui cilindru bine întreținut se uzează peste toleranța sa. Folosiți un indicator de alezaj sau un indicator cu fixare cu un micrometru pentru a măsura diametrul alezajului în partea superioară, mijlocie și inferioară a zonei de deplasare a pistonului. Comparați măsurătorile cu specificațiile standard ale alezajului din manualul de service. Dacă uzura depășește limita de service a producătorului - de obicei cu aproximativ 0,05 până la 0,10 mm dincolo de alezajul standard la majoritatea single-urilor japoneze - cilindrul necesită atenție.

Deteriorări vizibile ale pistonului

Deteriorarea pistonului și deteriorarea cilindrului merg adesea împreună. Sâmburele sau eroziunea coroanei pistonului din cauza detonării, zonele topite din cauza curgerii slabe sau urmele verticale de pe manta de la contaminarea cu murdărie sugerează că orificiul a suferit, de asemenea, deteriorare. Când inspectați un cilindru, scoateți și verificați întotdeauna pistonul în același timp.

Consum persistent de ulei sau fum albastru

Dacă motocicleta ta arde constant ulei și emite fum albastru din evacuare, iar noile inele de piston nu reușesc să o rezolve, orificiul în sine s-ar putea fi uzat dincolo de punctul în care inelele pot etanșa eficient. Un butoi care nu mai este rotund - o condiție numită „în afara rotundului” - nu va deține un sigiliu inel adecvat, indiferent de cât de noi sunt inelele.

Reparați sau înlocuiți: Cum să vă decideți

Nu orice cilindru deteriorat al motocicletei trebuie înlocuit. În multe cazuri, cilindrul poate fi restaurat prin prelucrare sau replacare la o fracțiune din costul unei piese noi. Variabilele cheie sunt materialul cilindrului, tipul de acoperire și severitatea deteriorării.

Pentru cilindrii din fontă, alezarea pentru a accepta un piston supradimensionat - disponibilă de obicei în trepte de 0,25 mm, 0,50 mm și 1,00 mm peste stoc - este o reparație dovedită și rentabilă. Alezajul este prelucrat cu precizie rotund, apoi șlefuit pentru a produce finisarea suprafeței de care au nevoie inelele. Economisirea de 50% sau mai mult față de cumpărarea unui cilindru nou este realistă atunci când realezarea este o opțiune.

Pentru cilindrii din aluminiu acoperiți cu Nikasil, situația este diferită. Odată ce Nikasil este compromis, nu puteți pur și simplu să refaceți aluminiul gol - materialul moale de bază nu va supraviețui fără o căptușeală întărită. Serviciile de replacare pot dezlipi și reaplica Nikasil pentru aproximativ 150 USD până la 400 USD per cilindru, dar numai atunci când daunele nu au pătruns atât de adânc încât aluminiul de bază este compromis structural. Dacă da, înlocuirea este singura cale.

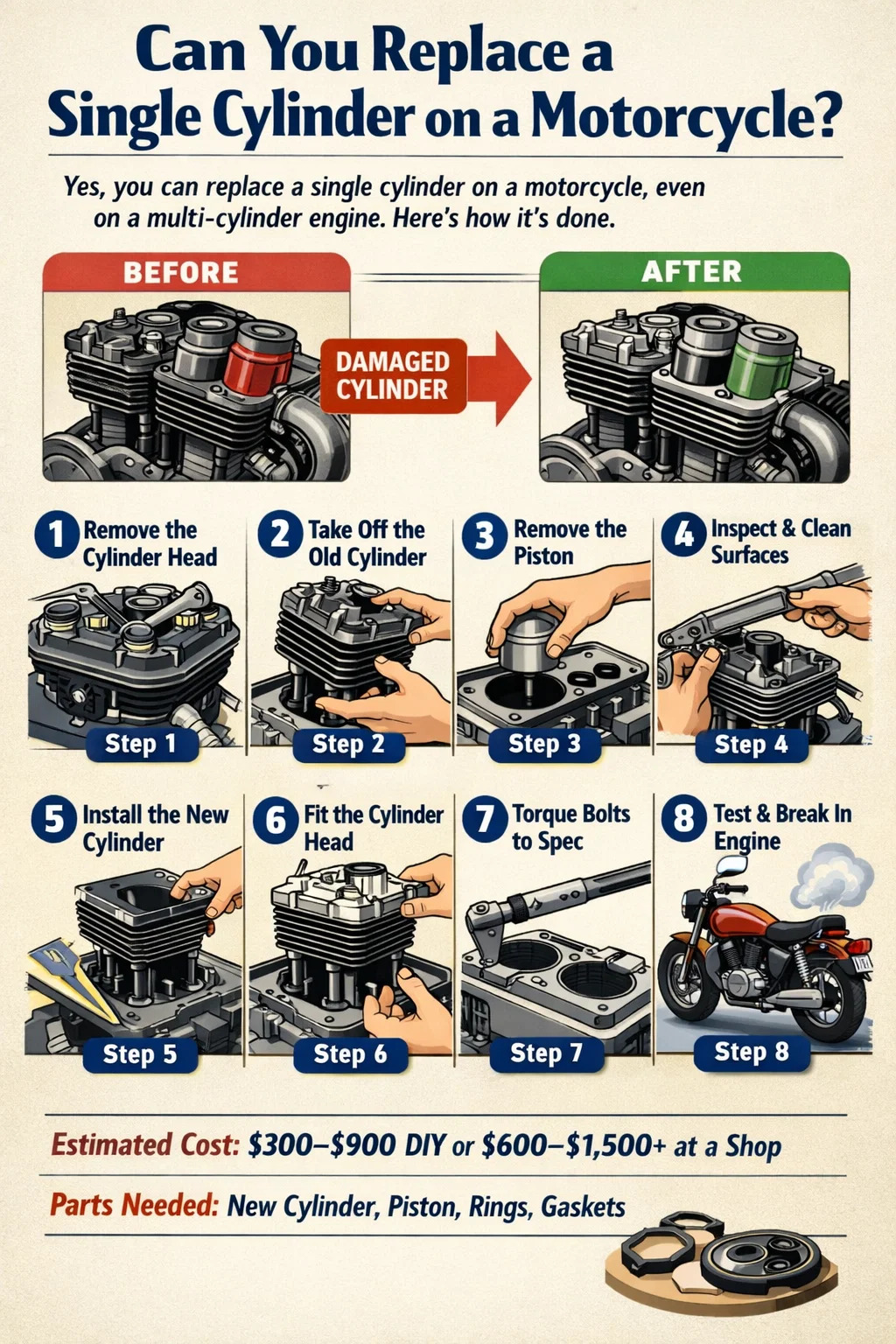

Cum să înlocuiți un cilindru de motocicletă: Prezentare generală pas cu pas

Înlocuirea cilindrului unei motociclete - fie pe un motor cu un singur cilindru sau pe un cilindru al unei biciclete cu mai mulți cilindri - urmează aceeași secvență generală. La o motocicletă cu un singur cilindru, munca este mai accesibilă, deoarece nu există cilindri adiacenți de care să se ocupe, ceea ce îl face un proiect realist pentru un mecanic de casă competent, cu uneltele potrivite.

Ce vei avea nevoie

• Manual de service specific modelului dvs. de motociclete
• Cheie dinamometrică și un set complet de prize
• Compresor cu segment de piston
• Calibre de alezaj sau calibre cu micrometru
• Racleta garnituri si solvent de curatare
• Cilindru de schimb, garnitură de bază și garnitură de cap
• Piston și inele noi, potrivite cu dimensiunea alezajului cilindrului de schimb
• Ulei de motor și lichid de răcire (dacă sunt răcite cu lichid)

Pasul 1: Goliți lichidele și pregătiți motorul

Cu motorul complet rece, goliți uleiul de motor. La motocicletele răcite cu lichid, goliți și lichidul de răcire. Dacă este posibil, lăsați peste noapte, astfel încât lichidul rezidual să se scurgă complet din toate pasajele. Fixați motocicleta pe un suport central sau padoc, astfel încât să nu se poată mișca în timpul lucrului.

Pasul 2: Scoateți sistemul de evacuare și chiulasa

Slăbiți treptat și uniform toate șuruburile țevii colectoare - nu îndepărtați niciodată un șurub complet înainte ca celelalte să fie slăbite, deoarece acest lucru pune stres neuniform asupra capului. Scoateți colectorul de evacuare. Deconectați toate conexiunile electrice de la cap (cum ar fi senzorul de temperatură a lichidului de răcire), apoi scoateți șuruburile chiulasei în ordinea inversă indicată în manualul de service. Șuruburile cu cap de la majoritatea single-urilor sunt îndepărtate în cruce sau în spirală. Ridicați capul liber, având grijă să nu-l scăpați pe alezajul cilindrului expus.

Pasul 3: Scoateți cilindrul

Cu capul scos, cilindrul este menținut pe loc prin piulițe de bază sau știfturi care se filetează în carter. Scoateți aceste elemente de fixare cu atenție și notați-le pozițiile - la unele motoare știfturile au lungimi diferite. Ridicați cilindrul drept în sus de pe piston. Pe măsură ce partea inferioară a cilindrului eliberează inelele pistonului, sprijiniți pistonul astfel încât biela să nu lovească de gura carterului. Înfășurați deschiderea carterului cu o cârpă curată pentru a preveni căderea resturilor.

Pasul 4: Scoateți pistonul

Scoateți cu grijă inelele pistonului, răspândindu-le pe fiecare cât să-l alunece de pe coroană - răspândirea excesivă le sparge. Scoateți inelele (inelele pentru știftul încheieturii mâinii) din orificiul bolțului pistonului. Acestea sunt sub tensiune de arc și pot zbura prin atelier dacă nu sunt controlate. Folosiți o unealtă de îndepărtare a știftului pistonului sau un dispozitiv adecvat pentru a împinge știftul în afară și a separa pistonul de biela. Inspectați rulmentul de capăt mic (rulmentul cu ace din partea superioară a bielei) și înlocuiți-l dacă există asperități sau joc.

Pasul 5: Curățați și inspectați toate suprafețele de împerechere

Răzuiți suprafața bazei carterului și partea inferioară a chiulasei curățați bine de toate materialele vechi ale garniturii. Orice reziduu va împiedica etanșarea corectă a noilor garnituri. Verificați suprafața de îmbinare a carterului pentru deformare cu ajutorul unei drepte. Pe chiulasa, curățați camera de ardere și verificați dacă există crăpături sau eroziune în jurul scaunelor supapelor și filetelor bujiilor.

Pasul 6: Instalați noul cilindru

Instalați noul piston pe biela, montați inele noi (nu reutilizați niciodată inelele vechi - sunt componente de siguranță de unică folosință) și instalați noile inele de piston așa cum este specificat în manualul de service, cu golurile inelelor eșalonate în pozițiile indicate. Montați noua garnitură de bază uscată sau cu o pată subțire de garnitură de etanșare conform instrucțiunilor producătorului. Comprimați inelele cu o unealtă de compresor cu inele, apoi coborâți cilindrul de schimb direct în jos peste piston. Păstrați alezajul perfect aliniat cu pistonul pe măsură ce îl coborâți; forțând-o într-un unghi va rupe un inel.

Pasul 7: Remontați chiulasa și strângeți toate elementele de fixare

Montați o garnitură nouă pentru cap — nu reutilizați niciodată o garnitură pentru cap. Coborâți capul cu atenție, introduceți toate șuruburile cu mâna, apoi strângeți-le în mai multe etape, urmând secvența din manualul de service. Majoritatea motoarelor cu un singur cilindru își strâng șuruburile cu un cuplu între 25 și 45 Nm, în funcție de dimensiunea șuruburilor și de designul motorului; manualul dumneavoastră va specifica cifra exactă. După cuplu, reconectați evacuarea, componentele sistemului de răcire și conexiunile electrice. Umpleți ulei și lichid de răcire.

Pasul 8: Rupere în noul cilindru

Un nou cilindru de motocicletă necesită o perioadă adecvată de rodaj pentru a permite segmentelor pistonului să se așeze pe peretele alezării. Pentru primii 500 până la 1.000 km, evitați turația susținută înaltă sau funcționarea la accelerație maximă. Variați frecvent turațiile motorului și schimbați uleiul după primii 100 până la 200 km pentru a spăla orice particule metalice produse în timpul poziționării inelului. Verificați dacă există scurgeri după primele călătorii și strângeți din nou șuruburile capului după primul ciclu de încălzire, dacă manualul de service recomandă acest lucru.

Înlocuirea unui singur cilindru pe o motocicletă cu mai mulți cilindri

Pe motocicletele gemene paralele, cu patru în linie sau V-twin, din punct de vedere tehnic înlocuiți un cilindru dintre mai multe - dar procesul este mai implicat din cauza constrângerilor de ambalare. La multe motociclete V-twin (obișnuite la bicicletele de tip cruiser), cilindrii din față și din spate sunt accesibili individual și pot fi scoși pe rând, ceea ce simplifică considerabil munca în comparație cu un motor în linie în care cilindrii împart o singură turnare.

La motoarele cu patru în linie, cei patru cilindri sunt formați de obicei ca un singur bloc, mai degrabă decât butoaie separate. În acest design, nu puteți înlocui doar un cilindru izolat - întregul bloc trebuie îndepărtat și înlocuit sau recondiționat. Aceasta este o muncă fundamental diferită de înlocuirea cilindrului individual pe o motocicletă cu un singur cilindru sau V-twin și va necesita mult mai multă forță de muncă și costuri.

Când înlocuiți un cilindru într-un model V-twin sau similar, unde există butoaie separate, merită măsurat în același timp alezajul cilindrului intact. Dacă ambii cilindri sunt uzați în mod similar, înlocuirea doar a unuia poate lăsa pe al doilea să se defecteze într-un timp scurt, rezultând o a doua rundă de costuri cu forța de muncă. Mulți mecanici experimentați recomandă să faceți ambele în același timp dacă kilometrajul sau nivelul de uzură al cilindrului neatins este aproape de limita de serviciu.

Motociclete cu un singur cilindru: de ce lucrul cu cilindru este mai accesibil

Motocicletele cu un singur cilindru au o reputație de lungă durată pentru simplitatea mecanică și costurile reduse de întreținere, iar acest lucru se extinde direct la lucrul cu cilindri. Cu un singur alezaj de tratat, accesul este simplu, piesele sunt mai ușor de aprovizionat, iar munca generală durează mai puțin timp în atelier.

Întreținerea supapelor la un motor cu un singur cilindru implică doar o chiulasă, în timp ce un V-twin necesită accesul a două capete - față și spate - și un paralel cu patru supape necesită cel puțin patru supape, adesea opt sau șaisprezece în total. Pentru un călăreț care intenționează să-și facă singur întreținerea, înlocuirea cilindrului de motocicletă pe un singur este versiunea cea mai ușor de gestionat a sarcinii.

Piesele de schimb pentru motocicletele obișnuite cu un singur cilindru — biciclete off-road de 250 cmc până la 450 cmc, motociclete simple pentru navetiști în gama de 125 cmc până la 300 cmc și monocicle clasice britanice și japoneze — sunt disponibile pe scară largă prin furnizorii pieței de schimb. Seturile de pistoane și inele de la mărci specializate în componentele motoarelor pentru sporturi motor acoperă de obicei o gamă largă de dimensiuni ale alezajului și oferă atât opțiuni standard, cât și opțiuni supradimensionate, făcând simplă potrivirea unui piston nou cu un cilindru alezat sau de schimb.

Greșeli frecvente de evitat în timpul înlocuirii cilindrului motocicletei

Chiar și mecanicii experimentați pot face erori în timpul lucrului la cilindru care duc la defecțiuni premature sau deteriorarea motorului. Acestea sunt cele mai importante greșeli de care trebuie să vă protejați:

• Nu se măsoară noul cilindru înainte de instalare. Chiar și un cilindru nou sau refabricat ar trebui măsurat pentru a verifica dacă îndeplinește specificațiile înainte de a porni motorul. Piesele OEM și aftermarket nu sunt întotdeauna în limitele de toleranță imediat scoase din cutie.
• Reutilizarea inelelor. Inelele de fixare a știftului pistonului sunt piese de unică folosință. Un inel de siguranță uzat care se slăbește în interiorul motorului va distruge alezajul și pistonul în câteva secunde. Se potrivesc mereu cu altele noi.
• Distanța inelului incorectă. Verificați spațiul de capăt al fiecărui inel de piston din orificiu înainte de montare. Dacă decalajul este prea mic, capetele inelului se vor îmbina atunci când cilindrul se încălzește și se extinde, determinând ca inelul să se rupă sau să înțepenească orificiul. Dacă este prea mare, compresia va fi slabă.
• Secvență sau valori de cuplu greșite. Secvența de strângere a șuruburilor de cap există pentru a distribui sarcina de strângere uniform pe garnitura capului. Omiterea secvenței sau suprastrângerea poate deforma capul sau zdrobi garnitura în mod neuniform, ducând la o garnitură de cap suflată la scurt timp după reasamblare.
• Resturi în carter. Lăsarea carterului deschis fără a-l acoperi în timpul lucrării provoacă căderea nisipului, a materialului de garnitură sau a feroneriei. Orice resturi care ajung în pasajele de ulei sau arborele cotit poate provoca daune catastrofale la capătul inferior.
• Sari peste perioada de rodaj. Instalarea unui cilindru nou și deplasarea imediată la accelerația maximă va împiedica inelele să se așeze corect și poate înțepa alezajul proaspăt în primele ore de funcționare.

Înlocuirea cilindrului versus schimbarea motorului: când are mai mult sens să înlocuiți întregul motor?

Uneori, economia înlocuirii cilindrilor se îndreaptă în favoarea pur și simplu aprovizionării cu un motor de schimb uzat. Dacă capătul inferior al motorului (arborele cotit, rulmenții bielei, transmisia) prezintă și uzură, cheltuiți câteva sute de dolari pe lucrul la cilindru doar pentru ca capătul inferior să se defecteze la scurt timp după aceea nu are sens financiar.

Ca punct de referință general: dacă costul înlocuirii cilindrului - piesele plus forța de muncă - se apropie sau depășește 60 până la 70% din costul unui motor uzat bine cunoscut, iar restul motorului nu a fost inspectat sau întreținut recent, merită luată în considerare o înlocuire a motorului uzat. Atractia unui schimb complet de motor este că știți că totul din interiorul său a funcționat împreună și este în stare constantă, în timp ce o reparație țintită a cilindrului poate expune alte probleme odată ce motorul este deschis.

Acestea fiind spuse, un motor folosit poartă propriile necunoscute. Fără un test de compresie, un test de scurgere și o analiză a uleiului pe motorul donator înainte de cumpărare, schimbi un set de incertitudini cu altul. Mulți călăreți preferă transparența reparării unui motor cunoscut cu probleme diagnosticate față de instalarea unei unități uzate cu un istoric necunoscut.

Cât costă înlocuirea unui cilindru de motocicletă?

Costul variază foarte mult în funcție de tipul de cilindru, marca și modelul motocicletei, dacă sunt utilizate piese OEM sau aftermarket și dacă lucrarea este făcută de bricolaj sau de un magazin. Tabelul de mai jos oferă intervale de costuri realiste pentru cele mai comune scenarii:

Pentru o motocicletă tipică cu un singur cilindru de dimensiuni mici până la mijlocii, costul total al înlocuirii unui cilindru de bricolaj - inclusiv noul cilindric, setul de piston, setul de garnituri și inelele noi - se încadrează, de obicei, între 200 și 600 USD în piese, în funcție de faptul că alegeți componente OEM sau piese de schimb de calitate. Forța de muncă pentru întreaga lucrare pe un motor cu un singur cilindru funcționează de obicei între trei și șase ore, la prețuri de magazin care variază în mod obișnuit între 80 și 130 USD pe oră, punând costul numai cu forța de muncă la aproximativ 240 USD până la 780 USD.

Alegerea între piesele de cilindru pentru motociclete OEM și aftermarket

Cilindrii OEM sunt fabricați după aceleași specificații ca și piesa originală și se vor potrivi și vor funcționa exact așa cum sunt proiectați. Pentru motocicletele de producție actuale încă în garanție sau pentru bicicletele de înaltă performanță unde toleranțele sunt strânse, OEM este alegerea mai sigură. Principalul dezavantaj este prețul - cilindrii OEM pot fi semnificativ mai scumpi decât alternativele de pe piața de schimb, iar pentru modelele mai vechi sau întrerupte, piesele OEM pot să nu mai fie disponibile deloc.

Cilindrii de piston și kiturile de piston de la furnizori reputați de piese pentru motociclete sunt o alternativă bine stabilită și acoperă o gamă largă de motociclete. Pentru multe biciclete comune cu un singur cilindru off-road și pentru navetiști, kiturile de piston de pe piața de schimb includ pistonul, inelele, știftul încheieturii, inelele și, uneori, cilindrul - la un preț semnificativ mai mic decât OEM. Calitatea variază între mărcile aftermarket, așa că merită să verificați dacă furnizorul are un istoric cu motorul dvs. specific înainte de a vă angaja la o achiziție.

O notă practică: atunci când comandați un cilindru aftermarket, verificați diametrul alezajului, modelul găurilor pentru știfturi și dispunerea porturilor față de originalul dvs. - în special la motocicletele mai vechi sau mai puțin obișnuite, unde este posibil să fi existat mai multe variante de producție. Utilizarea numărului piesei OEM ca referință atunci când comandați piețe de schimb vă asigură că veți primi o înlocuire directă, mai degrabă decât o piesă apropiată, dar nu tocmai compatibilă.
