Cât durează reconstrucția unui cilindru? Ghid complet

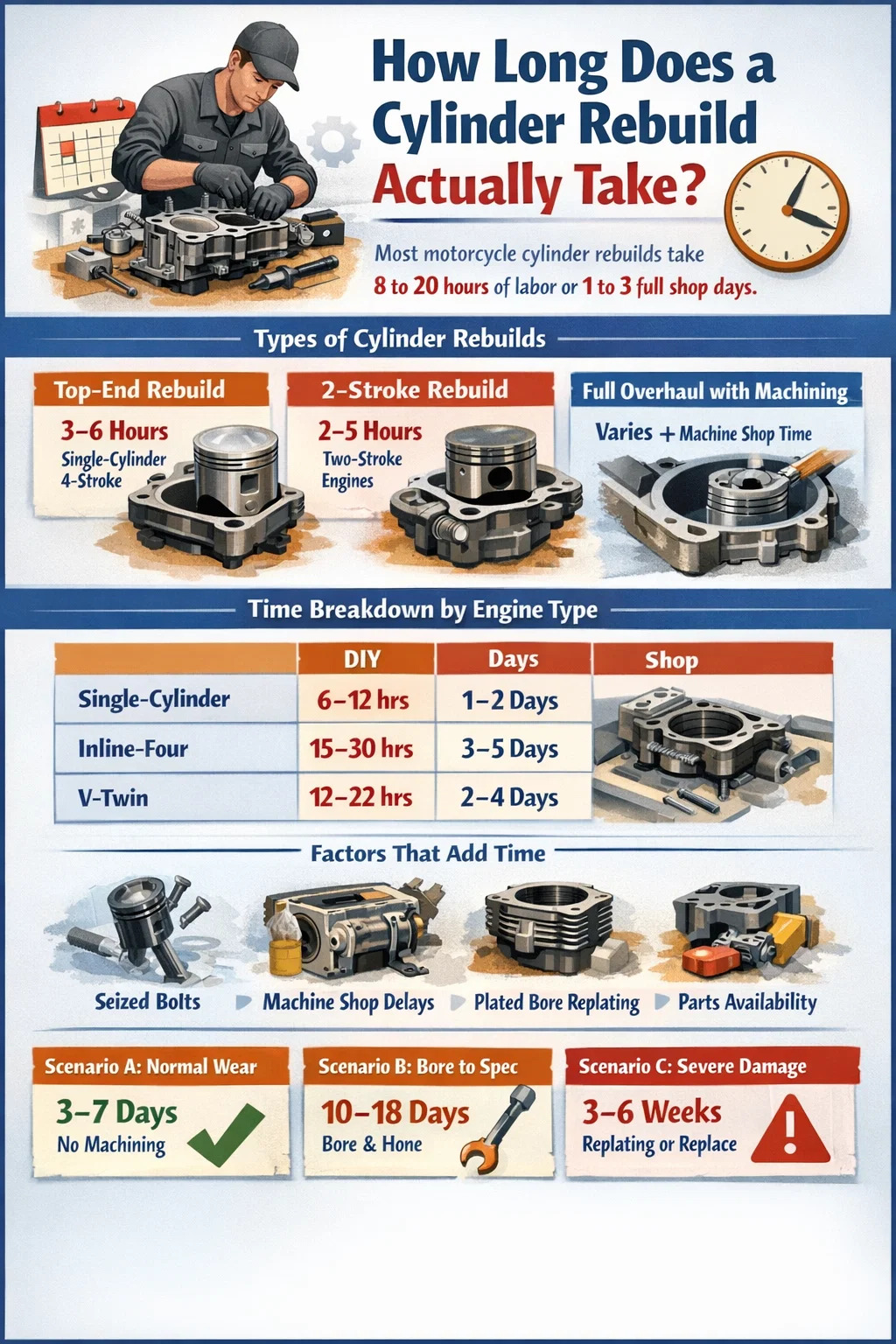

Cât durează de fapt reconstrucția unui cilindru?

Pentru majoritatea cilindru de motocicleta reconstruiește, ar trebui să planificați 8 până la 20 de ore de muncă dacă lucrați singur sau aproximativ 1 până la 3 zile întregi de magazin dacă locul de muncă este predat unui mecanic profesionist. Acest interval este larg în mod intenționat - timpul real depinde în mare măsură de tipul motorului, de starea cilindrului, dacă este nevoie de lucru în atelierul de mașini și de disponibilitatea pieselor.

Un motor simplu de motocicletă cu un singur cilindru, cu uzură minimă și piese ușor disponibile, poate fi realist din nou împreună într-un weekend. O motocicletă sport cu mai mulți cilindri cu găuri deteriorate, suprafețe deformate și pistoane OEM comandate în urmă ar putea prelungi munca la două sau trei săptămâni, odată ce luați în considerare așteptarea atelierului de mașini și a expedierii pieselor.

Înainte de a vă scufunda în detalii, înțelegeți că timpul fizic de rupere și timpul total calendaristic sunt două numere foarte diferite. Orele mecanicului măsoară munca practică. Timpul calendaristic include cozile de prelucrare, timpii de livrare a pieselor și timpul de uscare pentru etanșanții pentru garnituri. Ambele contează atunci când planificați cât timp bicicleta dumneavoastră va fi scoasă din funcțiune.

Ce contează ca o reconstrucție a cilindrului de motocicletă?

Termenul „reconstrucție cilindrului” este folosit în mod liber, iar domeniul de aplicare al lucrării modifică dramatic timpul estimat. Înainte de a putea estima cât timp va dura o lucrare, trebuie să definiți exact ce se face.

Reconstrucție de top

Acesta este cel mai comun tip. O reconstrucție de vârf a cilindrului unei motociclete implică îndepărtarea chiulasei, inspectarea și înlocuirea pistonului și inelelor, verificarea uzurii alezajului cilindrului și reasamblarea totul cu garnituri și garnituri noi. Pe un motor cu un singur cilindru în patru timpi, cum ar fi Honda CRF450 sau Kawasaki KLX300, un mecanic experimentat poate completa un top-end în 3 până la 6 ore odată ce toate piesele sunt pe bancă.

Reconstituire cilindru în doi timpi

Cilindrii motocicletelor în doi timpi - obișnuiți la motocicletele de motocross, mașinile de epocă și bicicletele de stradă cu cilindree mai mică - sunt mai simpli din punct de vedere structural, dar necesită adesea o muncă mai precisă în jurul porturilor și a plăcilor. Reconstruirea unui capăt superior în doi timpi necesită de obicei 2 până la 5 ore pentru lucrările de demontare și montare. Cu toate acestea, dacă placarea Nikasil sau cromată este uzată, cilindrul trebuie trimis pentru replacare sau înlocuit complet, adăugând zile sau săptămâni la cronologie.

Revizia completă a cilindrului, inclusiv prelucrarea

Atunci când o gaură nu este rotundă, este marcată sau depășește limita de serviciu, este necesară lucrul în atelierul de mașini. Aceasta include alezarea cilindrului la un diametru supradimensionat și șlefuirea pereților până la finisarea corectă a suprafeței. Majoritatea atelierelor de mașini se ocupă de un singur alezaj al cilindrului de motocicletă 2 până la 5 zile lucrătoare , deși magazinele aglomerate sau dimensiunile neobișnuite ale cilindrului pot împinge acest lucru la 7 până la 10 zile. Adăugați acest timp de așteptare peste orele de dezasamblare și reasamblare.

Defalcarea timpului în funcție de tipul de motor al motocicletei

Configurația motorului este unul dintre cei mai mari factori în timpul total de reconstrucție. Mai mulți cilindri înseamnă mai multe piese, mai multe garnituri, mai multe secvențe de cuplu și mai multe complicații potențiale.

Aceste cifre presupun o reconstrucție standard de top, cu noi pistoane, inele, garnituri și garnituri de supapă, acolo unde este cazul. Acestea nu iau în considerare elementele de fixare gripate, filetele deteriorate, șuruburile cu cap dezbrăcat sau alte complicații care pot adăuga cu ușurință 2 până la 6 ore oricărei lucrări.

Pas cu pas: Ce se întâmplă în timpul reconstrucției cilindrului unei motociclete

Înțelegerea fiecărei etape a procesului vă ajută să estimați timpul mai precis și să evitați surprizele în timpul lucrării. Iată o prezentare realistă a ceea ce implică o reconstrucție tipică a cilindrului unei motociclete.

Faza 1: Diagnostic și inspecție înainte de demontare

Înainte ca un singur șurub să se desprindă, un test de compresie și un test de scurgere vor dezvălui cât de mult s-a deteriorat cilindrul. O citire a compresiei sub 120 psi la un 250cc–500cc în patru timpi tipic sugerează uzura inelului pistonului. Un test de scurgere care arată mai mult de 15–20% puncte de scurgere către inele, supape sau ambele. Această fază de diagnosticare durează 30 până la 60 de minute și economisește ore de ghicituri mai târziu.

Faza 2: Scoaterea sau accesul motorului

Unele motociclete permit accesul de vârf fără a scoate motorul din cadru. Multe biciclete de enduro și trail cu un singur cilindru, de exemplu, vă permit să trageți chiulasa și ulciorul în timp ce motorul rămâne montat. Altele - în special bicicletele sport cu patru în linie și unele V-twin - necesită o tracțiune completă a motorului înainte de a putea accesa corect cilindrul. Demontarea motorului numai pe o mașină CBR600RR sau similară necesită 2 până la 4 ore pe cont propriu.

Faza 3: Demontarea și demontarea chiulasei

Scoaterea chiulasei necesită golirea lichidului de răcire pe motoarele răcite cu lichid, deconectarea dispozitivelor de pretensionare a lanțului cu came, tragerea pinioanelor cu came și slăbirea șuruburilor capului în ordinea corectă. O chiulasa cu un singur cilindru se poate desprinde 45 până la 90 de minute . O chiulasă cu patru cilindri cu came superioare duble și 20 sau mai multe șuruburi cu cap va dura 2 până la 3 ore.

Faza 4: Demontarea cilindrului și pistonului

Odată ce capul este scos, ulciorul cilindrului se ridică din carter. Axul pistonului este scos, iar pistonul este separat de biela. Această parte a jobului durează de obicei 30 până la 60 de minute pe cilindru. Trebuie avut grijă pentru a proteja deschiderea carterului de reziduuri în timp ce cilindrul motocicletei este oprit din motor.

Faza 5: Măsurare și Evaluare

Cu cilindrul gol, diametrul alezajului este măsurat în mai multe puncte folosind un calibre de alezaj sau un calibre telescopic și un micrometru. Citirile de conicitate și în afara rotunjii determină dacă o șlefuire simplă va restabili suprafața sau dacă este necesară o lucrare cu alezaj complet. Majoritatea producătorilor specifică o limită de service de 0,05 până la 0,10 mm este necesară uzura înainte de plictisire. Această fază de măsurare durează între 30 și 45 de minute și dictează tot ce urmează.

Faza 6: Lucru în atelierul de mașini (dacă este necesar)

Dacă alezajul necesită prelucrare, cilindrul este aruncat la un atelier de mașini. Creșterile standard de supradimensionare sunt de obicei de 0,25 mm, 0,50 mm și 1,00 mm peste stoc. Atelierul de mașini alezează cilindrul la noul diametru și îl șlefuiește pentru a obține modelul corect de hașurare încrucișată pentru așezarea inelului. O lucrare simplă de găurit și șlefuit la un magazin competent costă 60 USD până la 150 USD pentru un singur cilindru de motocicletă și este de obicei gata în 2 până la 5 zile lucrătoare. În această perioadă de așteptare, puteți curăța piesele, puteți procura pistoane noi și puteți pregăti capul pentru reasamblare.

Faza 7: Lucrare la chiulasa

În timp ce cilindrul este departe sau pe bancă, capul atrage atenția. Jocurile supapelor sunt verificate, scaunele supapelor sunt inspectate și suprafața capului este verificată pentru deformare cu o linie dreaptă și un calibre. O suprafață deformată a capului de mai mult de 0,05 mm de obicei necesită refacere la suprafață. Dacă supapele sunt înlocuite sau lepate, adăugați încă 2 până la 4 ore în partea de lucru a capului.

Faza 8: Aprovizionarea pieselor și timpii de livrare

Disponibilitatea pieselor este adesea cea mai mare întârziere în reconstrucția cilindrului unei motociclete. Pistoanele OEM pentru modelele de producție actuale sunt de obicei disponibile în termen de 3 până la 7 zile lucrătoare de la un dealer. Opțiunile de piață de schimb de la mărci precum Wiseco, JE Pistons sau Vertex sunt adesea în stoc și pot fi livrate în aceeași zi. Pentru modelele mai vechi sau întrerupte, piesele pot lua 2 până la 6 săptămâni la sursă, în special de la furnizori de peste mări. Comandarea pieselor înainte de demontare — după ce ați confirmat de ce are nevoie bicicleta — reduce timpul semnificativ.

Faza 9: Reasamblare

Reasamblarea durează în general 60 până la 80 la sută a timpului de demontare — dar necesită mai multă grijă. Golurile inelelor trebuie verificate și eșalonate corect. Orientarea pistonului trebuie să se potrivească cu marcajele de direcție de pe coroană. Secvențele de cuplu pentru șuruburile cu cap trebuie să urmeze exact specificațiile producătorului, lucrând de obicei într-un model spiralat de la centru spre exterior în două sau trei etape. Pe un cap din aluminiu, suprastrângerea chiar și cu 10 la sută poate cauza deformarea sau dezlipirea firelor.

Faza 10: Rupere și restrângere

După reasamblare, un cilindru de motocicletă nou reconstruit are nevoie de o perioadă de rodare adecvată. Majoritatea producătorilor recomandă 500 până la 1.000 de mile de rulare cu sarcini variate, evitând turația susținută ridicată în timpul primelor cicluri de căldură. Mulți constructori experimentați, de asemenea, strâng șuruburile cu cap după primul ciclu de încălzire - odată ce motorul a atins temperatura de funcționare și s-a răcit din nou - pentru a compensa compresia garniturii și așezarea dilatației termice. Această fază de spargere nu este un timp strâns, dar face parte din procesul complet de reconstrucție.

Factorii care fac ca reconstrucția cilindrului să dureze mai mult

Mai multe variabile împing în mod constant timpul de reconstrucție dincolo de estimarea de referință. Fiind conștient de ele în avans, vă permite să planificați în consecință.

• Elemente de fixare gripate sau corodate: Șuruburile cu cap care nu au fost îndepărtate de ani de zile se prind adesea în fire de aluminiu. Extracția poate dura ore și, în cele mai rele cazuri, trebuie instalată o inserție helicoil după găurirea unui șurub rupt. Alocați un buget suplimentar de 2 până la 5 ore dacă motorul este vechi sau nu a fost întreținut cu compus anti-gripare.
• Pereții cilindrilor marcați: Creșterea verticală adâncă de la un rulment rotit sau o supapă căzută necesită alezarea mult peste incrementele standard supradimensionate sau aprovizionarea cu un cilindru de schimb în întregime. Acest lucru poate adăuga 1 până la 2 săptămâni la proiect.
• Nikasil sau deteriorarea alezajului placat: Mulți cilindri moderni de motociclete folosesc un orificiu placat dur mai degrabă decât o căptușeală din fontă. Acestea nu se pot plictisi în mod convențional. Ele trebuie replatate, manșonate cu o inserție din fontă sau înlocuite. Serviciile de replating durează de obicei 2 până la 4 săptămâni și costă între 150 și 400 USD.
• Daune ascunse descoperite la mijlocul reconstrucției: O biela îndoită, un rulment uzat sau o deteriorare a arborelui cotit după ce capătul superior este despărțit va extinde domeniul de la o reconstrucție a cilindrului la o reconstrucție completă a motorului. Acest lucru poate multiplica atât timpul cât și costul de mai multe ori.
• Piese OEM indisponibile: Modelele întrerupte în care pistoanele și garniturile originale nu mai sunt fabricate necesită fabricare personalizată sau cercetare pentru înlocuirea pieței de schimb. Numai acest proces de aprovizionare poate dura zile.
• Constructor de bricolaj pentru prima dată: Un reconstructor care urmează pentru prima dată cu atenție un manual de service va dura de obicei de 2 până la 3 ori mai mult decât un mecanic cu experiență la aceeași muncă. Aceasta nu este o critică - este pur și simplu realitatea de a învăța în timp ce lucrezi. Includeți acest lucru sincer în cronologia dvs.

Cum afectează starea cilindrului timpul total de reconstrucție

Starea fizică a cilindrului motocicletei atunci când îl deschideți este cea mai mare variabilă din întreaga cronologie. Trei scenarii acoperă majoritatea situațiilor.

Scenariul A: uzură normală, nu este necesară prelucrarea

Alezajul este în spec. Pereții prezintă uzură minoră în cruce, dar fără scoruri. O lustruire ușoară pentru a restabili finisarea suprafeței și noi inele, piston și garnituri sunt tot ce este necesar. Acesta este cel mai rapid rezultat. Timp total calendaristic: 3 până la 7 zile , în cea mai mare parte așteptând piese.

Scenariul B: Alezarea în afara specificațiilor, este nevoie de lucru standard la mașină

Măsurătorile arată că alezajul s-a uzat peste limita de serviciu. Este necesară o lucrare de alezare și șlefuire, împreună cu un piston supradimensionat. Cilindrul petrece 3 până la 7 zile la atelierul de mașini. Timp total calendaristic: 10 până la 18 zile în majoritatea cazurilor.

Scenariul C: Deteriorări severe, replacare sau înlocuire necesară

Înțepături adânci, deteriorare a rulmentului prin rotire sau defecțiune a alezajului placat. Sunt necesare servicii de replatare, aprovizionare pentru înlocuirea cilindrului sau instalarea manșonului. Timp total calendaristic: 3 până la 6 săptămâni este realist. Acest scenariu este cel mai frecvent în cazul cilindrilor motocicletelor în doi timpi care funcționează fără ulei de preamestec suficient sau cu o supapă de putere defectă.

DIY vs. Magazin profesional: comparație de timp

Alegerea între o reconstrucție cu bricolaj și ducerea bicicletei la un magazin modifică nu doar costul, ci și calendarul și tipul de așteptare implicat.

Când refaceți singur cilindrul unei motociclete, aveți controlul asupra programului. Puteți lucra seara și în weekend, puteți comanda piese în mod proactiv și vă puteți deplasa rapid odată ce atelierul de mașini returnează cilindrul. Dezavantajul este că fiecare necunoscut adaugă timp pentru că înveți pe măsură ce mergi, iar erorile înseamnă dezasamblare din nou. Un șurub cu cap scos la o lucrare de bricolaj ar putea adăuga un weekend complet proiectului.

Un magazin profesionist de motociclete termină munca manuală mai rapid - adesea într-un sfert din timpul necesar unui bricolaj intermediar. Dar magazinele au cozi. În timpul sezonului de vârf, multe magazine independente sunt rezervate 2 până la 4 săptămâni afară doar pentru a-ți lua bicicleta într-un lift. O lucrare care durează 8 ore de tehnologie pentru a fi finalizată ar putea sta cu 3 săptămâni înainte de începerea acestor 8 ore.

Dacă timpul calendaristic este preocuparea dvs. principală, bricolajul cu piese precomandate bate adesea magazinul, mai ales pentru reconstrucțiile simple cu un singur cilindru. Dacă acuratețea tehnică sau preocupările legate de garanție contează mai mult, magazinul merită așteptarea.

Instrumente și pregătire care reduc timpul de reconstrucție

Mecanicii care reconstruiesc cilindrii motocicletei termină în mod regulat mai repede nu doar din cauza experienței, ci și din cauza pregătirii. Uneltele și configurația potrivită reduc greșelile, greșelile și lucrările repetate.

• cheie dinamometrică: Esențial pentru șuruburile cu cap. Folosirea unei chei dinamometrice tip clic, conform specificațiilor producătorului, previne deteriorarea cuplului excesiv și întârzierile de restrângere.
• Compresor inel: Accelerează instalarea pistonului de la o luptă de 20 de minute la o operare de 3 minute. Un compresor ieftin care nu se potrivește bine costă mai mult timp decât economisește.
• Set de calibru și micrometru: Măsurarea precisă împiedică trimiterea de două ori a cilindrului la atelierul de mașini. Închirierea acestor instrumente de la un magazin de piese auto nu costă nimic și economisește zile.
• Compresor cu arc supape: În cazul în care supapele sunt înlocuite sau lepate, un compresor adecvat cu arc de supapă elimină riscul de scădere a coloanelor și pierdurii componentelor în compartimentul motorului.
• Mașină de spălat piese sau curățător cu ultrasunete: Curățați piesele înainte de măsurare și înainte de reasamblare. Murdăria și materialul vechi de garnitură cauzează măsurători înșelătoare și defecțiuni de etanșare.
• Manual de service OEM: Nu doar util, ci esențial. Specificațiile de cuplu, limitele de degajare și secvențele de asamblare din manualul OEM sunt cea mai fiabilă sursă de date pentru orice reconstrucție specifică a cilindrului de motocicletă. Ghidurile de la terți și postările pe forum conțin frecvent erori.

Petrecerea a 2 ore pregătindu-vă spațiul de lucru, strângând instrumente și citind secțiunile relevante ale manualului de service înainte de a începe lucrarea economisește în mod constant mai mult timp decât costul celor 2 ore.

Intervalele de reconstrucție: când are nevoie de fapt reconstrucția unui cilindru de motocicletă?

Să știi când trebuie reconstruită te ajută să planifici din timp, mai degrabă decât să reacționezi la un motor ars. Intervalele de reconstrucție variază semnificativ în funcție de caz de utilizare.

În loc să ghiciți, trageți de cap și măsurați. Un test de compresie care scade cu mai mult de 10-15% din specificațiile producătorului sau un test de scurgere care arată o scurgere de peste 20% este un semnal sigur că cilindrul motocicletei necesită atenție înainte să apară o defecțiune completă.

Considerații de cost care afectează modul în care planificați reconstrucția

Costul și timpul sunt interconectate într-o reconstrucție a cilindrului unei motociclete. Bugetele mai mari cumpără adesea o durată mai rapidă - livrarea piesei peste noapte, service prioritar la atelierul de mașini sau plătirea unui magazin profesionist pentru a se ocupa de toate.

Un kit de bază DIY de vârf pentru o motocicletă obișnuită cu un singur cilindru - piston, inele, știft, inele și set complet de garnituri - costă de obicei 80 USD până la 250 USD în funcție de marcă și dacă alegeți OEM sau aftermarket. Adăugați lucrări de găurire și șlefuire și costul total al pieselor și al prelucrarii ajunge la 200 USD până la 450 USD. Forța de muncă profesională în plus, de la 90 la 150 USD pe oră, cu 5 până la 10 ore facturate, aduce o reconstrucție completă a magazinului. 650 USD până la 1.800 USD pentru un motor cu un singur cilindru.

Pentru bicicletele sport cu patru în linie, pot ajunge la reconstrucții complete de cilindri profesionale cu prelucrare 2.500 USD până la 5.000 USD odată ce piesele, manopera și lucrul la mașini sunt toate calculate. Acesta este intervalul în care pilotii cântăresc adesea dacă o reconstrucție are sens financiar față de găsirea unui motor uzat cu kilometraj redus.

Bugetarea unui suplimentar 20 până la 30 la sută dincolo de estimarea inițială a pieselor este o regulă de încredere. Obiectele neașteptate - un cap deformat, un știft de evacuare prins, un lanț de came uzat - sunt descoperite după demontare, nu înainte.

Cronologie realiste pentru exemple specifice de motociclete

Estimările abstracte sunt utile, dar exemplele specifice comunică realitatea mai clar. Iată cum se desfășoară de fapt cronologia în trei scenarii comune de reconstrucție a cilindrului de motocicletă.

Motocross Honda CRF450R – Reconstrucție cu întreținere regulată

CRF450R este proiectat pentru servicii frecvente de top. Un călăreț experimentat, cu unelte la îndemână și piese deja comandate, poate finaliza reconstrucția cilindrului de motocicleta într-o zi . Dezasamblarea durează 2 până la 3 ore, inspecția și măsurarea 30 de minute, piston și inele noi intră după-amiaza, iar bicicleta este din nou la loc până seara. Dacă trebuie să comandați piesele, adăugați 3 până la 5 zile lucrătoare pentru livrare. Nu necesită prelucrare la o reconstrucție în timp util.

Kawasaki Ninja 650 — Alezajul uzat din cauza întreținerii neglijate

Un geamăn paralel cu găuri măsurate la 0,08 mm din rotund după 55.000 km de schimburi rare de ulei. Ambii cilindri au nevoie de alezarea la 0,25 mm supradimensionate. Demontarea motorului durează o jumătate de zi. Cilindrii merg la atelierul de masini pentru 4 până la 6 zile lucrătoare . Pistoanele supradimensionate sunt achiziționate de la un furnizor aftermarket în 5 zile. Reasamblarea durează o zi întreagă. Timp total calendaristic: aproximativ 12 până la 16 zile .

Yamaha YZ250 în doi timpi - Alezajul marcat de la lipsa de ulei

Marcaj vertical profund vizibil cu ochiul liber. Alezajul placat cu Nikasil nu poate fi prelucrat convențional. Cilindrul este trimis unui specialist în replacare. Durata de replatare: 3 saptamani . Piston OEM nou disponibil în stoc. Dezasamblarea și reasamblarea totală 4 până la 6 ore de lucru practic. Timp total calendaristic: aproximativ 25 până la 30 de zile , determinată aproape în întregime de coada de replating.

Cum să scurtați cronologia reconstrucției totale

Dacă readucerea rapidă a motocicletei pe șosea este o prioritate, există strategii legitime care comprimă timpul total din calendar, fără a tăia colțurile calității.

1. Comandați piese înainte de demontare. Odată ce un test de compresie sau un test de scurgere confirmă ceea ce este necesar, comandați imediat piese. În momentul în care motorul este dezasamblat și măsurat, piesele pot fi deja în tranzit.
2. Apelați la atelierul de mașini înainte de a lăsa cilindrul. Întrebați despre timpii de așteptare actuali și dacă este disponibilă programarea cu prioritate. Unele magazine pot întoarce cilindrul unei motociclete în 24 de ore pentru un cost suplimentar modest.
3. Păstrați restul bicicletei la îndemână în timp ce așteptați. În timp ce cilindrul se află la atelierul de mașini, folosiți timpul pentru a curăța cadrul, a înlocui consumabilele, a inspecta lanțul și pinioanele și întreține filtrul de aer. Perioada de nefuncționare a reconstrucției devine timp productiv de întreținere.
4. Luați în considerare un cilindru de schimb prefabricat. Pentru motoarele obișnuite de motociclete, cilindri completi remanufacturați sunt disponibili de la furnizori precum Cylinder Works sau ProX. Acestea elimină în întregime timpul de așteptare la prelucrare — cilindrul de înlocuire vine gata de instalare cu un alezaj nou și uneori cu un kit de piston inclus.
5. Deschideți un manual de service înainte de a începe. Oprirea demontării la mijloc pentru a căuta specificațiile de cuplu sau secvența de asamblare costă între 30 și 90 de minute pe întrerupere. Citirea în avans a secțiunilor relevante evită acest lucru în întregime.
